Phích Cắm Ổ Cắm Công Nghiệp Được Gắn Lên Đâu?

Việc xác định vị trí lắp đặt phích cắm và ổ cắm công nghiệp đóng vai trò rất quan trọng. Mối nối chuẩn kỹ thuật giúp hệ thống vận hành bền bỉ và an toàn hơn. Bài viết này sẽ giải đáp chi tiết phích cắm ổ cắm công nghiệp được gắn lên đâu trong các công trình thực tế.

Tổng quan về phích cắm và ổ cắm công nghiệp

Phích cắm và ổ cắm công nghiệp đóng vai trò cốt lõi trong hệ thống phân phối điện năng cường độ cao. Việc nắm vững khái niệm và vị trí lắp đặt giúp hệ thống vận hành an toàn.

Khái niệm cơ bản

Thiết bị này chuyên dùng để kết nối nguồn điện cho các phụ tải công suất lớn tại nhà xưởng. Chúng sở hữu thiết kế chịu lực cơ học rất cao, chống nước và chống bụi vượt trội. Do đó, các dòng sản phẩm này hoạt động tốt trong nhiều môi trường khắc nghiệt.

Tầm quan trọng của việc chọn vị trí gắn đúng kỹ thuật

• Giảm rủi ro sự cố: Lắp đúng quy chuẩn giúp hạn chế tối đa nguy cơ rò rỉ điện, chập cháy hay phóng điện hồ quang.
• Tối ưu vận hành: Vị trí lắp đặt khoa học giúp thợ điện thao tác cắm rút nhanh chóng, thuận tiện cho việc bảo trì định kỳ.
• Kéo dài tuổi thọ: Thiết bị lắp đúng kỹ thuật sẽ giảm thiểu tác động ngoại lực, bảo vệ tốt các tiếp điểm và dây dẫn bên trong.

Phích cắm ổ cắm công nghiệp được gắn lên đâu?

Tùy thuộc vào hạ tầng kỹ thuật và nhu cầu sử dụng thực tế, thiết bị kết nối nguồn điện công nghiệp được bố trí tại nhiều vị trí khác nhau trong công trình. Lựa chọn phương án lắp đặt phù hợp giúp tối ưu hóa hiệu suất vận hành và duy trì tính an toàn cho toàn bộ hệ thống.

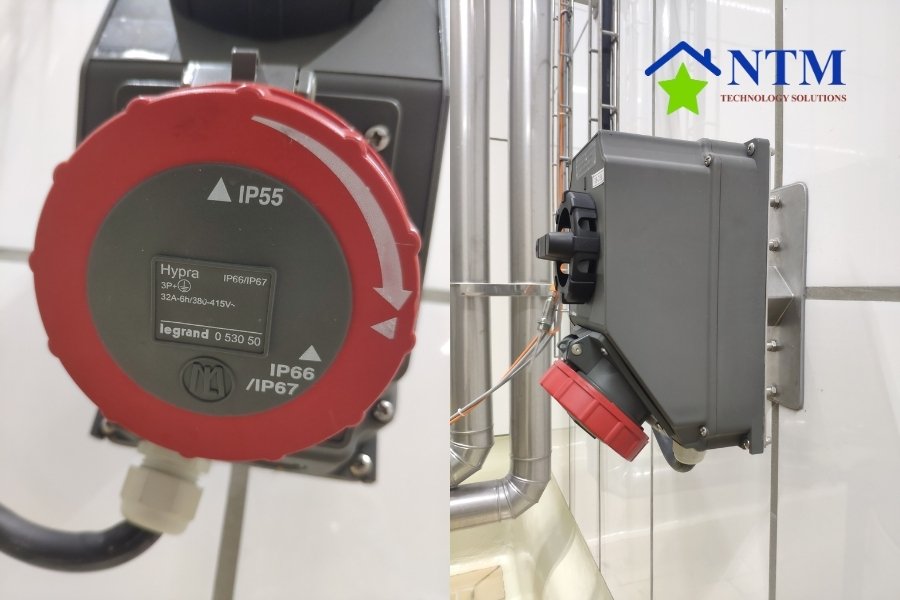

Gắn cố định trên tường (Wall-mounted)

Phương án này sử dụng các dòng ổ cắm công nghiệp dạng nổi tích hợp sẵn phần đế chịu lực. Kỹ thuật viên thường lắp đặt thiết bị trực tiếp lên tường, cột xưởng sản xuất, nhà kho lưu trữ hoặc khu vực hậu cần. Vị trí này tạo ra điểm cấp nguồn cố định, giữ cho không gian làm việc luôn gọn gàng, khả năng truyền tải điện bền bỉ theo thời gian.

Gắn trên cầu cẩu, giàn giáo và kết cấu thép

Ở các môi trường này, thiết bị phải đáp ứng tiêu chuẩn chống va đập, rung lắc và chịu được thời tiết khắc nghiệt. Các kỹ sư thường gắn ổ cắm lên hệ thống giàn giáo công trường, cầu cẩu tại cảng biển hoặc khung kết cấu thép trong nhà máy cơ khí nặng. Giải pháp này giúp linh hoạt đưa nguồn điện công suất lớn lên những vị trí thao tác trên cao hoặc các khu vực di chuyển liên tục.

Gắn trên hộp chia nguồn di động (Rubber/Portable distribution boxes)

Ổ cắm công nghiệp được lắp tập trung trên mặt các hộp nhựa đúc hoặc cao su tổng hợp có đặc tính chịu lực cao. Sản phẩm là lựa chọn tối ưu cho các sự kiện ngoài trời, xưởng sửa chữa lưu động và các công trường thi công ngắn hạn. Nhờ tính cơ động vượt trội, kỹ thuật viên có thể dễ dàng di chuyển toàn bộ bộ nguồn đến vị trí làm việc mới theo nhu cầu thực tế.

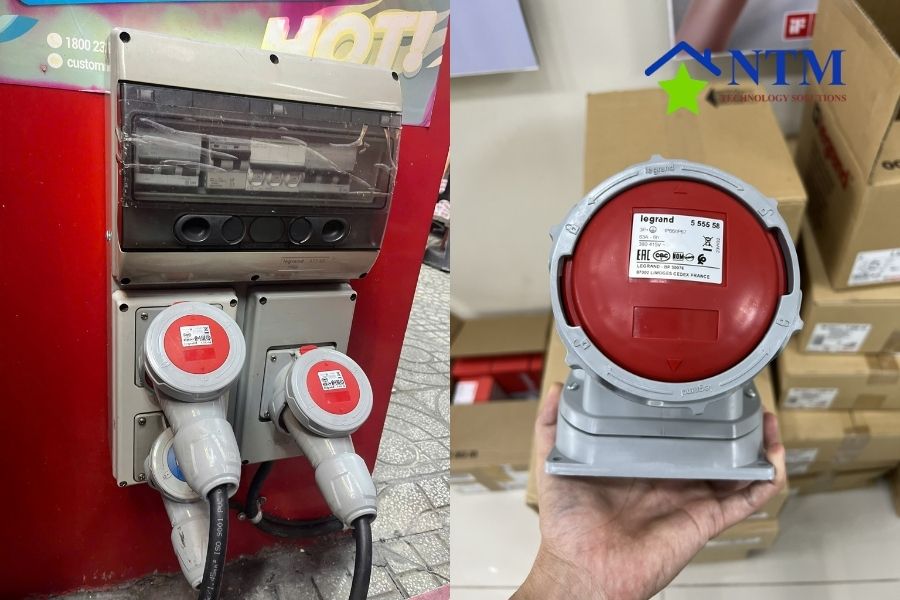

Gắn nổi hoặc âm trên tủ điện công nghiệp (Panel-mounted)

Thiết bị thuộc nhóm này sở hữu phần mặt phẳng chuyên dụng với các lỗ bắt vít chuẩn xác để cố định vào vỏ tủ. Sản phẩm thường xuất hiện tại mặt ngoài của tủ phân phối nhánh, tủ điều khiển máy móc hoặc tủ máy phát điện. Cách bố trí này hỗ trợ việc kết nối nhanh các thiết bị ngoại vi vào trung tâm điều khiển mà không cần thao tác mở cánh tủ điện.

Gắn cố định trên sàn nhà xưởng (Floor-mounted)

Vị trí dưới sàn đòi hỏi thiết bị phải đạt tiêu chuẩn bảo vệ từ IP67 trở lên cùng phần nắp che kim loại chống va đập nặng. Ổ cắm gắn sàn thường được bố trí ngay tại khu vực thao tác của dây chuyền tự động hóa hoặc trung tâm dữ liệu. Phương án này cấp nguồn trực tiếp ngay dưới chân máy, loại bỏ tình trạng dây cáp trải dài vướng vãi gây mất an toàn lao động.

Tiêu chuẩn và quy định an toàn khi chọn vị trí gắn

Vị trí lắp đặt vô cùng quan trọng trong quá trình vận hành. Bạn cần tuân thủ nghiêm ngặt các quy định an toàn điện nhằm hạn chế nguy cơ cháy nổ.

Khoảng cách độ cao an toàn

Thợ điện cần để độ cao lắp đặt thiết bị cách mặt sàn từ 0,3 mét đến 1,5 mét. Khoảng cách này giúp bảo vệ ổ cắm khỏi nguy cơ ngập nước khi vệ sinh sàn nhà xưởng. Đồng thời, độ cao tiêu chuẩn cũng hạn chế tối đa các va chạm cơ học vô ý từ xe nâng hàng hoặc thiết bị vận chuyển nội bộ.

Cấp bảo vệ IP phù hợp với môi trường

Đối với khu vực làm việc trong nhà khô ráo, bạn có thể lựa chọn thiết bị đạt tiêu chuẩn IP44 để chống bụi hạt và chống nước bắn nhẹ. Tuy nhiên, tại các không gian ngoài trời, khu vực thường xuyên rửa sàn hoặc có mật độ bụi cao, việc sử dụng chuẩn IP67 là bắt buộc. Chỉ số IP67 ngăn chặn hoàn toàn sự xâm nhập của bụi bẩn và kháng nước hiệu quả ngay cả khi bị ngâm tạm thời.

Quy định về khoảng cách an toàn với nguy cơ sự cố

Kỹ thuật viên tuyệt đối không gắn ổ cắm gần khu vực lưu trữ hóa chất ăn mòn hoặc các nguồn nhiệt độ cao. Ngoài ra, vị trí đặt thiết bị phải giữ khoảng cách an toàn với van xả nước, đường ống dẫn khí nén và các hệ thống khí dễ cháy nổ nhằm ngăn ngừa sự cố phóng điện gây nguy hiểm.

Hướng dẫn các bước gắn ổ cắm công nghiệp chuẩn kỹ thuật

Quá trình lắp ổ cắm công nghiệp yêu cầu sự tỉ mỉ và tuân thủ quy trình an toàn. Thực hiện đúng từng bước giúp thiết bị vận hành ổn định và hạn chế sự cố phát sinh.

Bước 1: Khảo sát vị trí và ngắt nguồn điện

Đầu tiên, kỹ thuật viên cần đánh giá bề mặt gắn thiết bị để chọn phương án cố định phù hợp. Bạn bắt buộc phải ngắt hoàn toàn Aptomat tổng của khu vực thi công. Hãy dùng bút thử điện kiểm tra lại lần cuối để ngắt rủi ro tai nạn.

Bước 2: Định vị và luồn dây cấp nguồn

Bạn tiến hành lấy dấu các vị trí bắt vít trên bề mặt tường hoặc vỏ tủ điện. Sau đó, hãy luồn dây cáp nguồn qua ốc siết cáp. Chi tiết này giúp cố định chặt thân cáp và ngăn nước xâm nhập vào bên trong.

Bước 3: Đấu nối các dây dẫn điện

Kỹ thuật viên tuốt vỏ dây điện theo đúng độ dài tiêu chuẩn của nhà sản xuất. Bạn đấu nối chính xác các dây pha, dây trung tính và dây nối đất vào đúng cực ghi trên thiết bị. Bạn cần siết chặt các ốc cố định để tránh hiện tượng mô-vê gây phát nhiệt.

Bước 4: Lắp hoàn thiện vỏ bảo vệ

Sau khi đấu nối xong, bạn tiến hành ghép phần thân và nắp ốp ngoài của ổ cắm. Hãy kiểm tra kỹ vòng gioăng cao su chống nước xem đã nằm đúng rãnh định vị hay chưa. Việc siết đều các ốc mặt nạ giúp ổ cắm kín nước tối đa.

Bước 5: Đo kiểm điện áp và vận hành thử

Bạn mở lại nguồn điện tổng và dùng đồng hồ đo điện áp tại các cực tiếp xúc. Nếu chỉ số đạt mức an toàn, bạn cắm thử phích cắm của thiết bị tải để kiểm tra khả năng hoạt động thực tế.

Kết luận
