Tối ưu kết nối với patch panel và switch stack cho tủ mạng gọn gàng
Aug
Giới thiệu
Trong hạ tầng mạng doanh nghiệp, tủ mạng (rack cabinet) là trung tâm điều phối dữ liệu, kết nối và cấp nguồn cho hàng loạt thiết bị. Tuy nhiên, khi số lượng máy chủ, switch, router, camera IP, thiết bị IoT… tăng nhanh, hệ thống dây dẫn trở nên rối rắm, khó quản lý và tiềm ẩn nhiều rủi ro.
Một tủ mạng thiếu tổ chức có thể dẫn đến:
Thời gian bảo trì kéo dài.
Nguy cơ lỗi kết nối và downtime.
Khó mở rộng khi doanh nghiệp phát triển.
Giải pháp để khắc phục tình trạng này là kết hợp patch panel và switch stack – hai thành phần không chỉ giúp tủ mạng gọn gàng, mà còn nâng cao hiệu quả vận hành và tính linh hoạt mở rộng trong tương lai.
Patch panel – “Trạm trung chuyển” kết nối cáp mạng
Patch panel là gì?

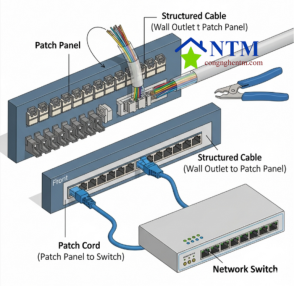

Patch panel là bảng kết nối trung gian, thường được lắp trên rack 19 inch, có nhiều cổng RJ45 (Ethernet) hoặc cổng quang (fiber). Dây cáp từ các khu vực làm việc, phòng ban hoặc thiết bị sẽ kết nối vào mặt sau của patch panel, còn mặt trước sẽ kết nối tới switch thông qua các dây patch cord ngắn.
Hình dung đơn giản: Patch panel giống như “bảng tổng đài” cho hệ thống cáp – mọi dây dẫn từ khắp nơi trong tòa nhà đều tập trung tại đây.
Vai trò của patch panel
Tổ chức dây cáp khoa học: Thay vì kéo dây dài trực tiếp từ thiết bị đến switch, patch panel giúp gom dây gọn gàng vào một điểm.
Dễ bảo trì và thay đổi: Khi muốn thay đổi cấu trúc kết nối, kỹ thuật viên chỉ cần thao tác ở mặt trước.
Tăng tuổi thọ thiết bị: Giảm số lần cắm/rút trực tiếp vào switch, tránh hỏng cổng.
Tính thẩm mỹ và chuyên nghiệp: Một tủ mạng gọn gàng tạo ấn tượng tốt trong các dự án công nghệ.
Các loại patch panel phổ biến
Patch panel đồng (Copper): Hỗ trợ CAT5e, CAT6, CAT6A, tốc độ từ 1Gbps đến 10Gbps.
Patch panel quang (Fiber): Cho các hệ thống backbone tốc độ cao.
Patch panel modular: Cho phép thay module hỏng mà không thay toàn bộ bảng.
Patch panel có quản lý cáp tích hợp: Có thanh quản lý phía trước hoặc sau để định hướng dây.
Switch stack – Kết hợp sức mạnh nhiều switch thành một
Switch stack là gì?
Switch stack là công nghệ cho phép liên kết nhiều switch vật lý thành một switch logic thông qua cáp stack hoặc module stack chuyên dụng. Cả hệ thống được quản lý như một thiết bị duy nhất với một địa chỉ IP, cấu hình đồng bộ.
Lợi ích khi dùng switch stack
Quản lý đơn giản: Một giao diện quản trị cho nhiều switch.
Tăng băng thông uplink nội bộ: Kết nối stack thường có tốc độ 40Gbps, 80Gbps hoặc hơn.
Khả năng mở rộng linh hoạt: Thêm switch mới vào stack mà không cần thay đổi toàn bộ hệ thống.
Dự phòng tự động: Nếu một switch hỏng, các switch khác vẫn tiếp tục vận hành.
Các hãng hỗ trợ công nghệ stack
Cisco: Công nghệ StackWise.
HP/Aruba: VSF (Virtual Switching Framework).
Juniper: Virtual Chassis.
Legrand: Tích hợp stack trên một số dòng switch quản trị.
Vì sao nên kết hợp patch panel và switch stack?
Nếu chỉ dùng patch panel, bạn quản lý được cáp nhưng vẫn phải điều khiển từng switch riêng lẻ.
Nếu chỉ dùng switch stack, cáp vẫn có nguy cơ rối và khó phân loại.
Khi kết hợp, bạn sẽ nhận được:
Cáp mạng gọn gàng, dễ bảo trì.
Quản trị tập trung trên một nền tảng.
Khả năng mở rộng mượt mà khi doanh nghiệp phát triển.
Ví dụ thực tế:
Một công ty có 200 điểm mạng trong tòa nhà. Thay vì kéo 200 dây đến từng switch, họ dùng 5 patch panel 48 cổng để gom dây, sau đó kết nối tới 5 switch stack. Khi cần thêm 50 điểm mạng, chỉ cần bổ sung patch panel và switch mới vào stack, không phá vỡ cấu trúc cũ.
Quy trình triển khai tối ưu
Khảo sát nhu cầu
Xác định số lượng thiết bị hiện tại và dự phòng cho 3–5 năm tới.
Đánh giá loại cáp và tiêu chuẩn tốc độ cần dùng (CAT6A, 10GbE, v.v.).
Lựa chọn patch panel
Chọn loại phù hợp với cáp hiện tại.
Ưu tiên patch panel có thanh quản lý và đánh số cổng rõ ràng.
Triển khai switch stack
Chọn switch cùng dòng để đảm bảo tương thích.
Kết nối stack theo vòng (ring) thay vì chuỗi (daisy chain) để dự phòng.
Đồng bộ cấu hình VLAN, QoS, ACL ngay từ ban đầu.
Quản lý cáp và ghi nhãn
Sử dụng cable manager giữa các patch panel và switch.
Ghi nhãn đầu cáp và cổng rõ ràng, lưu trữ sơ đồ kết nối.
Lợi ích lâu dài cho doanh nghiệp
Về kỹ thuật
Giảm downtime: Khi một cổng hoặc một switch gặp sự cố, việc thay thế nhanh chóng và ít ảnh hưởng đến toàn hệ thống.
Tốc độ nâng cấp nhanh: Bổ sung thiết bị mới chỉ mất vài phút.
Bảo trì an toàn: Không phải thao tác trực tiếp lên switch đang chạy.
Về kinh tế
Tiết kiệm nhân lực: Ít người vẫn quản lý được hệ thống lớn.
Giảm chi phí vận hành: Bảo trì nhanh, ít downtime.
Đầu tư một lần, dùng lâu dài: Patch panel và switch stack có tuổi thọ cao.
Một số lỗi thường gặp khi triển khai
Không dự phòng cổng và băng thông: Gây quá tải khi mở rộng.
Sử dụng cáp kém chất lượng: Dẫn đến suy hao tín hiệu.
Bỏ qua ghi nhãn và sơ đồ kết nối: Gây khó khăn khi bảo trì.
Không đào tạo nhân viên IT: Khi công nghệ stack gặp sự cố, cần kỹ năng xử lý chuyên biệt.
Xu hướng mới: Patch panel thông minh và switch stack hỗ trợ SDN
Patch panel thông minh: Tích hợp cảm biến và phần mềm quản lý, giám sát trạng thái kết nối theo thời gian thực.
Switch stack hỗ trợ SDN (Software-Defined Networking): Cho phép cấu hình mạng linh hoạt qua phần mềm, đáp ứng nhanh nhu cầu thay đổi.
Kết luận
Việc kết hợp patch panel và switch stack không chỉ giải quyết vấn đề rối dây trong tủ mạng, mà còn:
Tăng hiệu quả quản lý và bảo trì.
Tối ưu hiệu suất mạng.
Dễ dàng mở rộng khi doanh nghiệp phát triển.
Trong bối cảnh các hệ thống IT ngày càng phức tạp, đây là giải pháp mang tính chiến lược cho mọi doanh nghiệp muốn có hạ tầng mạng ổn định, linh hoạt và chuyên nghiệp.
Legrand, đối tác chiến lược cho hạ tầng mạng tương lai
Với hơn 30 năm kinh nghiệm và danh mục sản phẩm đa dạng từ hệ thống cáp cấu trúc, switch, patch panel, giải pháp PoE tiết kiệm năng lượng đến nền tảng quản lý mạng thông minh, Legrand giúp doanh nghiệp hiện thực hóa cả 3 yếu tố bền vững – linh hoạt – thông minh.
Legrand không chỉ cung cấp thiết bị, mà còn mang tới giải pháp trọn gói, từ tư vấn, thiết kế, triển khai đến bảo trì, đảm bảo hệ thống của bạn luôn sẵn sàng cho mọi thách thức.
