Thiết kế mạng đa lớp Core – Distribution – Access: Kiểm soát tốt, mở rộng linh hoạt

Trong bối cảnh doanh nghiệp ngày càng phụ thuộc vào hạ tầng mạng để vận hành ứng dụng, dữ liệu và dịch vụ thời gian thực, mô hình thiết kế mạng đa lớp với 3 tầng Core – Distribution – Access đã trở thành một chuẩn mực. Không chỉ mang lại hiệu quả trong quản lý và vận hành, cấu trúc này còn tạo điều kiện thuận lợi cho việc mở rộng quy mô và tích hợp công nghệ mới như IoT, AI, hệ thống đám mây…

Vậy thiết kế mạng đa lớp là gì? Tại sao nên áp dụng? Và đâu là những điểm mấu chốt để triển khai mô hình này một cách hiệu quả?

Tổng quan về kiến trúc mạng đa lớp

Mạng đa lớp (Multilayer Network) là mô hình tổ chức hệ thống mạng thành ba tầng chính:

Core Layer (Lớp lõi)

• Là xương sống của toàn bộ hệ thống mạng

• Kết nối giữa các tòa nhà, các vùng mạng lớn, hoặc kết nối ra Internet

• Ưu tiên tốc độ, băng thông cao, độ tin cậy và tính sẵn sàng

• Thiết bị thường dùng: core switch, router tốc độ cao

Distribution Layer (Lớp phân phối)

• Trung gian giữa lớp Access và lớp Core

• Kiểm soát lưu lượng, thực hiện routing, định tuyến chính sách và phân vùng mạng (VLAN, ACL…)

• Là nơi triển khai các chức năng bảo mật, cân bằng tải, QoS

• Thiết bị thường dùng: switch Layer 3, firewall

Access Layer (Lớp truy cập)

• Giao diện kết nối trực tiếp đến người dùng hoặc thiết bị đầu cuối (PC, camera, điện thoại IP…)

• Quản lý truy cập vật lý, cấp nguồn PoE nếu cần

• Có thể tích hợp authentication (802.1X) hoặc NAC

Vì sao nên thiết kế mạng theo mô hình đa lớp?

Tăng tính ổn định và hiệu suất

Mỗi lớp mạng được thiết kế theo đúng chức năng và nhiệm vụ riêng giúp phân tách xử lý, tránh nghẽn mạng và giảm thiểu điểm lỗi. Dữ liệu không cần đi qua toàn mạng, mà được xử lý ở đúng lớp cần thiết.

Tối ưu khả năng mở rộng

Cấu trúc phân lớp giúp dễ dàng thêm người dùng, thiết bị hoặc toàn bộ khu vực mà không làm gián đoạn hệ thống tổng thể. Các lớp phân phối và truy cập có thể mở rộng độc lập với lớp lõi.

Kiểm soát và bảo mật hiệu quả

Mỗi lớp có thể được cấu hình chính sách bảo mật riêng, như kiểm soát truy cập người dùng tại Access Layer, thực thi firewall tại Distribution Layer, hoặc áp dụng các giải pháp DDoS mitigation tại Core Layer.

Hỗ trợ tốt cho IoT và ứng dụng thời gian thực

Mô hình đa lớp giúp tối ưu đường truyền, đảm bảo độ trễ thấp và băng thông cần thiết cho các ứng dụng như video call, họp trực tuyến, camera IP, cảm biến thông minh…

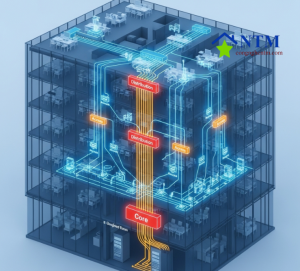

Ứng dụng thiết kế mạng đa lớp trong các loại hình tổ chức

• Doanh nghiệp vừa và lớn

Với nhu cầu cao về băng thông và tính sẵn sàng, mạng đa lớp cho phép doanh nghiệp tách biệt rõ các bộ phận, phân chia tài nguyên mạng, kiểm soát truy cập nội bộ, và dễ dàng triển khai dịch vụ như máy chủ nội bộ, VoIP, video conferencing.

• Trường học, bệnh viện, chính quyền

Mỗi phòng ban hoặc khu vực có thể được tách VLAN, cấp băng thông riêng, triển khai chính sách truy cập riêng biệt. Hệ thống camera giám sát, các thiết bị IoT y tế hoặc học liệu số cũng có thể kết nối an toàn và ổn định.

• Khách sạn, khu nghỉ dưỡng, trung tâm thương mại

Hạ tầng mạng đa lớp hỗ trợ chia phân vùng cho nhân viên, khách lưu trú, hệ thống quản lý nội bộ (PMS, POS), camera, RCU… đồng thời đảm bảo trải nghiệm Wi-Fi ổn định, nhanh và an toàn.

Những lưu ý khi triển khai thiết kế mạng đa lớp

Xác định nhu cầu trước khi thiết kế

• Bao nhiêu người dùng?

• Những dịch vụ nào đang chạy trên mạng?

• Có cần dự phòng (redundancy), HA không?

• Dự kiến tăng trưởng trong 3–5 năm tới?

Lựa chọn thiết bị phù hợp từng lớp

Đảm bảo khả năng quản lý và giám sát

Hệ thống mạng đa lớp cần được đi kèm với phần mềm giám sát tập trung, log, phân tích lưu lượng, báo động sự cố để đảm bảo hoạt động ổn định và xử lý nhanh khi xảy ra lỗi.

Dự phòng và bảo mật

• Triển khai link dự phòng (redundant path) giữa các switch Core/Distribution

• Áp dụng ACL, firewall, VLAN, segment mạng để giảm nguy cơ lan truyền tấn công

• Tận dụng các công nghệ như Port Security, DHCP Snooping, Dynamic ARP Inspection…

Lợi ích vượt trội khi kết hợp với giải pháp từ Legrand

Legrand cung cấp hệ sinh thái hạ tầng mạng hoàn chỉnh, phù hợp để triển khai kiến trúc mạng đa lớp:

• Switch công nghiệp và doanh nghiệp: từ Access đến Core, hỗ trợ đầy đủ Layer 2/3, PoE, quản lý tập trung

• Giải pháp cáp mạng Cat6, Cat6A, Cat7 đạt chuẩn quốc tế, chống nhiễu, tối ưu tốc độ

• Tủ rack, patch panel, cáp quang đồng bộ giúp dễ triển khai, bảo trì hệ thống

Ngoài ra, Legrand còn hỗ trợ:

• Tư vấn thiết kế sơ đồ mạng đa lớp tối ưu cho từng loại hình

• Hướng dẫn triển khai phù hợp với không gian thực tế

• Chính sách bảo hành, hậu mãi và hỗ trợ kỹ thuật mạnh mẽ

Kết luận: Thiết kế mạng đa lớp là nền tảng cho hệ thống hạ tầng hiện đại

Việc thiết kế mạng theo mô hình Core – Distribution – Access không còn là lựa chọn, mà là xu hướng tất yếu nếu doanh nghiệp, tổ chức mong muốn vận hành ổn định, có khả năng mở rộng và ứng phó với rủi ro.

Dù quy mô hệ thống lớn hay nhỏ, áp dụng thiết kế đa lớp từ đầu sẽ giúp bạn:

• Giảm thiểu sự cố kỹ thuật

• Dễ dàng triển khai công nghệ mới như IoT, camera AI, cloud

• Bảo mật tốt hơn, tách biệt từng khu vực truy cập

• Quản lý hiệu quả, tiết kiệm chi phí dài hạn

Bạn đang cần xây dựng hoặc cải tạo hạ tầng mạng? Hãy bắt đầu bằng việc thiết kế đúng cấu trúc.

Liên hệ ngay với Legrand để nhận bản tư vấn sơ đồ mạng đa lớp tối ưu cho doanh nghiệp, nhà máy hoặc tòa nhà thông minh của bạn.
