Phích cắm điện công nghiệp là gì? Cấu tạo và nguyên lý hoạt động

Phích cắm điện công nghiệp là thiết bị dùng để kết nối nguồn điện trong các hệ thống công nghiệp. Được thiết kế chuyên dụng để chịu tải cao, đảm bảo an toàn trong môi trường làm việc khắc nghiệt. Khác với phích cắm dân dụng, loại công nghiệp có độ bền cao, chống nước, chống bụi, chịu nhiệt tốt.

Qua bài viết này Giải Pháp Công Nghệ NTM sẽ giúp các bạn hiểu rõ hơn về Phích cắm điện công nghiệp.

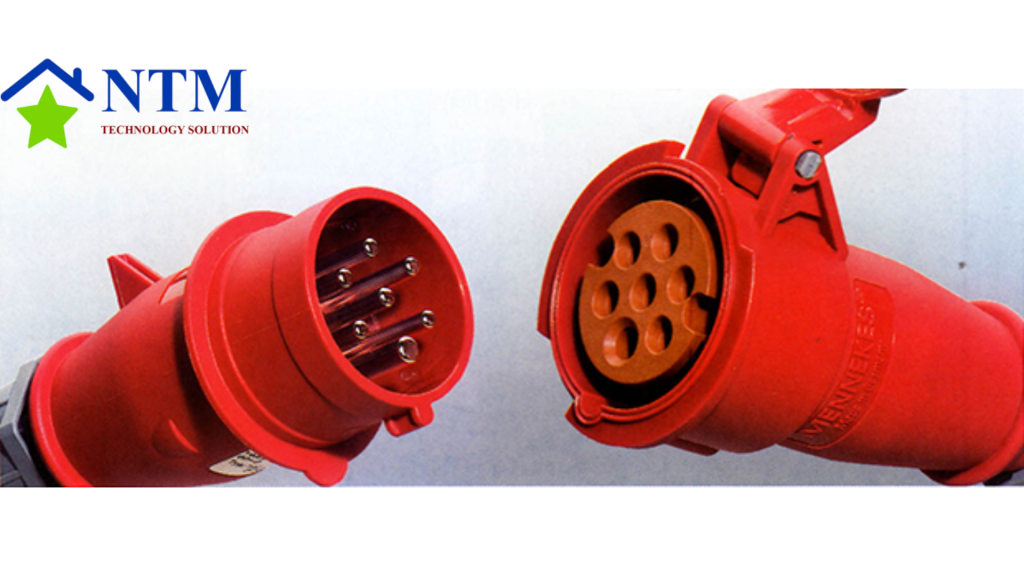

Cấu tạo của bộ phích cắm điện công nghiệp

Thân phích cắm:

• Đây là bộ phận ngoài cùng của phích cắm, thường được làm từ nhựa hoặc kim loại. Thân phích cắm có hình dạng và kích thước đa dạng để phù hợp với các tiêu chuẩn và loại phích cắm khác nhau.

Chân cắm:

• Đây là các thanh kim loại nằm bên trong thân phích cắm, dùng để kết nối với các chân cắm trên phích cắm đực. Các chân cắm thường có hai loại: chân cắm dương và chân cắm âm. Một số phích cắm có chân cắm tiếp đất thứ ba để cung cấp bảo vệ tiếp đất.

Cơ chế cắm/rút:

• Đây là cơ chế cho phép phích cắm điện có thể cắm và rút ra khỏi phích cắm cái một cách dễ dàng và an toàn.

Cơ chế bảo vệ:

• Một số phích cắm điện có cơ chế bảo vệ để ngăn ngừa việc cắm vào các ổ cắm không đúng cách, tránh nguy cơ điện giật.

Dây điện kết nối:

• Phích cắm điện thường có dây điện kết nối để nối với nguồn điện. Dây điện này thường có ba sợi dây trong trường hợp phích cắm điện 3 chân (chân dương, chân âm và chân tiếp đất) hoặc hai sợi dây trong trường hợp phích cắm điện 2 chân (chân dương và chân âm).

Nguyên lý hoạt động của bộ phích cắm điện công nghiệp

Cách thức kết nối điện

• Khi cắm vào ổ, các chân tiếp xúc sẽ kết nối với hệ thống cấp điện.

• Điện sẽ truyền qua tiếp điểm, cung cấp nguồn điện ổn định cho thiết bị.

• Hệ thống khóa giữ cố định phích cắm để tránh mất kết nối trong quá trình sử dụng.

Cơ chế an toàn

• Các loại phích cắm đạt chuẩn sẽ có cơ chế chống giật, chống rò rỉ điện.

• Một số loại phích cắm có cầu chì bảo vệ để ngắt nguồn điện khi quá tải.

• Vỏ chống cháy giúp hạn chế nguy cơ chập cháy do nhiệt độ cao.

Hoạt động trong các điều kiện môi trường khác nhau

• Trong môi trường ẩm ướt: Phích cắm chống nước IP67 đảm bảo an toàn.

• Trong khu vực có bụi bẩn cao: Loại chống bụi giúp duy trì hiệu suất truyền tải điện.

• Trong môi trường có nguy cơ cháy nổ: Sử dụng loại đạt chuẩn chống cháy nổ ATEX.

Phân loại bộ phích cắm điện công nghiệp theo cấu tạo

Phân loại theo dòng điện

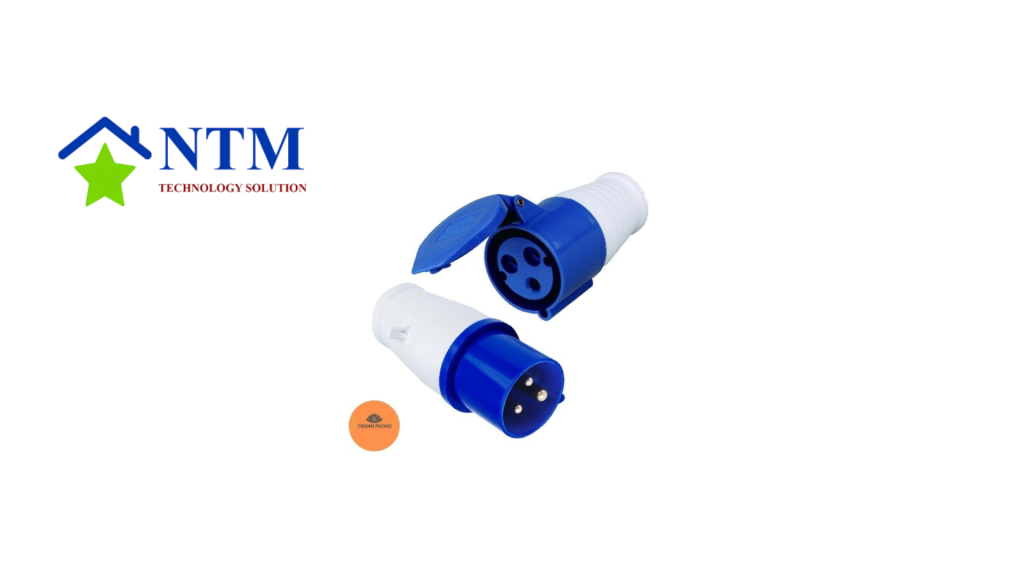

• 16A: Dùng cho thiết bị công suất nhỏ, phù hợp với hệ thống điện nhẹ.

• 32A: Thường dùng trong xưởng sản xuất, nhà máy có tải trung bình.

• 63A – 125A: Dành cho thiết bị công suất lớn, máy móc công nghiệp nặng.

Phân loại theo số cực

• 3P (3 cực): Gồm pha, trung tính và dây tiếp đất.

• 4P (4 cực): Bổ sung thêm 1 pha để tăng hiệu suất truyền tải.

• 5P (5 cực): Hệ thống có dây trung tính giúp cân bằng tải tốt hơn.

Phân loại theo môi trường sử dụng

• Phích cắm chống nước: Tiêu chuẩn IP44, IP67, phù hợp cho khu vực ẩm ướt.

• Phích cắm chống bụi: Thiết kế kín, ngăn bụi bẩn xâm nhập, dùng trong môi trường nhiều bụi.

• Phích cắm chống cháy nổ: Đáp ứng tiêu chuẩn ATEX, IECEx, dùng cho nhà máy hóa chất, khai thác dầu khí.

Ứng dụng thực tế của bộ phích cắm điện công nghiệp

• Hệ thống điện trong nhà máy, khu công nghiệp.

• Cung cấp điện cho công trình xây dựng, giàn giáo, thiết bị ngoài trời.

• Sử dụng trong hệ thống cấp điện tàu thuyền, cảng biển.

• Ứng dụng trong nhà kho, trung tâm dữ liệu cần nguồn điện ổn định.

Lưu ý khi sử dụng bộ phích cắm điện công nghiệp

Kiểm tra trước khi sử dụng

• Đảm bảo phích cắm không bị nứt, gãy hoặc hư hỏng.

• Kiểm tra các chân tiếp xúc có bị oxy hóa hay không.

Đấu nối đúng kỹ thuật

• Đấu dây theo sơ đồ kỹ thuật, tránh nhầm lẫn pha và trung tính.

• Sử dụng công cụ phù hợp để vặn chặt ốc kết nối dây.

Bảo dưỡng định kỳ

• Vệ sinh phích cắm thường xuyên để loại bỏ bụi bẩn, dầu mỡ.

• Kiểm tra hệ thống tiếp điểm để đảm bảo kết nối chắc chắn.

👉 Xem thêm:

• Phích cắm điện công nghiệp chống nước và chống cháy nổ.
• Bộ chia ổ cắm công nghiệp – Giải Pháp Hiệu quả và an toàn.

Kết luận

• Bộ phích cắm điện công nghiệp là thiết bị quan trọng giúp kết nối nguồn điện an toàn, hiệu quả.

• Việc hiểu rõ cấu tạo, nguyên lý hoạt động giúp lựa chọn sản phẩm phù hợp với nhu cầu.

• Chọn mua sản phẩm đạt tiêu chuẩn an toàn, có thương hiệu uy tín để đảm bảo độ bền và an toàn sử dụng.
