Dòng Cắt Ngắn Mạch Icu Ics là gì? Ý nghĩa và Cách Chọn Aptomat An Toàn

Dòng cắt ngắn mạch – “Lá chắn” bảo vệ hệ thống điện

Trong bất kỳ hệ thống điện nào, dù là nhà ở dân dụng hay nhà máy công nghiệp, các sự cố như quá tải và ngắn mạch luôn là mối đe dọa tiềm tàng. Quá tải xảy ra khi dòng điện vượt quá mức định mức trong một khoảng thời gian dài, trong khi ngắn mạch là sự cố nghiêm trọng hơn, khi dòng điện tăng đột ngột lên hàng trăm, thậm chí hàng nghìn lần so với bình thường, gây ra nhiệt độ cao và áp lực cơ học cực lớn. Nếu không được ngắt kịp thời, sự cố này sẽ dẫn đến cháy nổ, phá hủy thiết bị, dây dẫn và gây nguy hiểm đến tính mạng con người.

Để giải quyết vấn đề này, các thiết bị bảo vệ như Aptomat (cầu dao tự động) ra đời. Chúng có nhiệm vụ tự động ngắt mạch điện khi phát hiện sự cố. Và để Aptomat có thể thực hiện tốt chức năng này, chúng cần có khả năng chịu đựng và ngắt được dòng điện cực lớn sinh ra trong sự cố ngắn mạch. Khả năng này chính là dòng cắt ngắn mạch, được biểu thị qua các thông số kỹ thuật quan trọng như Icu và Ics.

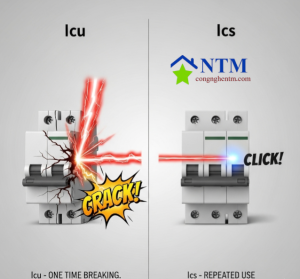

Phân biệt Icu và Ics – Hai thông số cốt lõi của Aptomat

a. Dòng cắt ngắn mạch cực đại (Icu – Ultimate Short-circuit Breaking Capacity)

Icu là thông số quan trọng nhất, thể hiện giá trị dòng điện ngắn mạch lớn nhất mà Aptomat có thể cắt thành công chỉ một lần mà không bị hỏng hóc hoặc gây nguy hiểm. Đây được coi là “ngưỡng chịu đựng cuối cùng” của thiết bị.

• Đặc điểm:
  • Sau khi Aptomat cắt dòng ngắn mạch đạt đến giá trị Icu, nó vẫn giữ an toàn cho hệ thống và thiết bị, nhưng bản thân Aptomat có thể bị biến dạng hoặc hư hỏng cơ khí.
  • Theo các tiêu chuẩn quốc tế như IEC 60947-2, sau khi thực hiện việc cắt Icu, Aptomat phải được kiểm tra lại. Hầu hết các nhà sản xuất khuyến cáo rằng sau khi Aptomat cắt dòng ngắn mạch ở mức Icu, nó cần phải được thay thế để bảo vệ an toàn tuyệt đối.
  • Giá trị Icu thường được nhà sản xuất công bố rõ ràng trên thân Aptomat, ví dụ: 6kA, 10kA, 25kA, 50kA, 100kA…

b. Dòng cắt ngắn mạch thực tế (Ics – Service Short-circuit Breaking Capacity)

Ics là dòng điện ngắn mạch mà Aptomat có thể cắt an toàn nhiều lần liên tiếp mà vẫn có thể hoạt động bình thường, không bị hư hỏng và vẫn duy trì được các đặc tính kỹ thuật ban đầu. Nói cách khác, Ics thể hiện khả năng “sống sót” và tái sử dụng của Aptomat sau khi thực hiện chức năng bảo vệ.

• Đặc điểm:
  • Ics luôn nhỏ hơn hoặc bằng Icu.
  • Thông số Ics thường được biểu thị dưới dạng phần trăm (%) so với Icu. Ví dụ: Ics = 50% Icu, Ics = 75% Icu, hoặc Ics = 100% Icu.
  • Aptomat có Ics càng gần với Icu (ví dụ: Ics = 100% Icu) thì chất lượng càng cao, độ bền càng tốt và khả năng tái sử dụng sau sự cố càng lớn. Các thiết bị này thường được sử dụng trong các hệ thống quan trọng, nơi yêu cầu độ tin cậy cao.

Tầm quan trọng của Icu và Ics trong việc lựa chọn Aptomat

Việc lựa chọn Aptomat không chỉ đơn thuần là chọn dòng điện định mức (In) phù hợp với tải. Hiểu và áp dụng đúng các thông số Icu và Ics có ý nghĩa quyết định đến sự an toàn, độ tin cậy và hiệu quả kinh tế của toàn bộ hệ thống điện.

a. Chống cháy nổ

• Nguyên lý cốt lõi: Dòng cắt ngắn mạch của Aptomat phải luôn lớn hơn hoặc bằng dòng ngắn mạch tối đa có thể xảy ra tại vị trí lắp đặt Aptomat.
• Ví dụ minh họa: Giả sử hệ thống điện của bạn có một máy biến áp 500kVA, và tính toán cho thấy dòng ngắn mạch tối đa tại tủ điện là 15kA. Nếu bạn chọn một Aptomat có Icu chỉ 10kA, khi xảy ra sự cố, Aptomat này sẽ không thể cắt được dòng điện 15kA. Hậu quả là Aptomat có thể nổ, dây dẫn bị nóng chảy và gây ra hỏa hoạn nghiêm trọng, phá hủy toàn bộ hệ thống.
• Lựa chọn đúng: Bằng cách chọn Aptomat có Icu từ 20kA trở lên, bạn đã trang bị cho hệ thống một “lá chắn” đủ mạnh để đối phó với tình huống xấu nhất, bảo vệ an toàn tuyệt đối.

b. Tối ưu hóa chi phí và tăng tuổi thọ thiết bị

• Tăng độ bền và khả năng tái sử dụng: Aptomat có Ics càng cao thì độ bền càng tốt. Trong các hệ thống có nguy cơ ngắn mạch nhỏ xảy ra thường xuyên, việc sử dụng Aptomat có Ics = 100% Icu giúp thiết bị có thể tự động ngắt và đóng lại nhiều lần mà không cần thay thế, tiết kiệm chi phí bảo trì và thay mới đáng kể.
• Hạn chế hư hỏng liên đới: Khi Aptomat cắt dòng ngắn mạch hiệu quả, nó sẽ bảo vệ các thiết bị khác trong mạch không bị hư hỏng do quá dòng, kéo dài tuổi thọ của toàn bộ hệ thống.

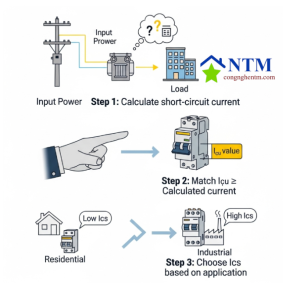

Hướng dẫn chi tiết cách xác định và lựa chọn Aptomat

Việc lựa chọn Aptomat là một quy trình kỹ thuật đòi hỏi sự tính toán cẩn thận, đặc biệt là với các hệ thống công nghiệp.

Bước 1: Tính toán dòng ngắn mạch tại vị trí lắp đặt

Đây là bước quan trọng nhất và phức tạp nhất. Dòng ngắn mạch không phải là một hằng số mà phụ thuộc vào nhiều yếu tố:

• Công suất máy biến áp: Máy biến áp có công suất càng lớn thì khả năng cung cấp dòng ngắn mạch càng cao.
• Trở kháng của máy biến áp: Trở kháng thấp hơn sẽ dẫn đến dòng ngắn mạch lớn hơn.
• Chiều dài và tiết diện dây dẫn: Dây dẫn dài và tiết diện nhỏ sẽ có trở kháng lớn, làm giảm dòng ngắn mạch.
• Khoảng cách từ trạm biến áp đến tủ điện: Khoảng cách càng gần, dòng ngắn mạch càng lớn.

Các kỹ sư điện thường sử dụng phần mềm chuyên dụng (như ETAP, EPLAN) hoặc các công thức tính toán phức tạp để xác định giá trị dòng ngắn mạch tối đa tại từng điểm trong hệ thống.

Bước 2: Lựa chọn Aptomat dựa trên Icu

Sau khi có giá trị dòng ngắn mạch tại điểm cần lắp đặt, bạn sẽ chọn Aptomat theo nguyên tắc: Icu Aptomat ≥ Dòng ngắn mạch tính toán.

• Ví dụ:
  • Nếu dòng ngắn mạch tính toán là 8kA, bạn có thể chọn Aptomat có Icu 10kA.
  • Nếu dòng ngắn mạch tính toán là 22kA, bạn nên chọn Aptomat có Icu 25kA hoặc 30kA.

Bước 3: Cân nhắc giá trị Ics

• Với các ứng dụng dân dụng, văn phòng nhỏ: Các sự cố ngắn mạch thường ít xảy ra và không quá nghiêm trọng. Việc lựa chọn Aptomat có Ics = 50% Icu thường là đủ và tiết kiệm chi phí.
• Với các hệ thống công nghiệp, nhà máy, bệnh viện: Đây là những nơi yêu cầu độ tin cậy và tính liên tục cao. Việc đầu tư vào Aptomat có Ics = 75% Icu hoặc Ics = 100% Icu là lựa chọn thông minh. Mặc dù chi phí ban đầu có thể cao hơn, nhưng nó giúp giảm thiểu rủi ro, thời gian chết của hệ thống và chi phí bảo trì về lâu dài.

Lưu ý: Ngoài Icu và Ics, khi chọn Aptomat, bạn còn cần quan tâm đến các thông số khác như:

• Dòng điện định mức (In): Phải lớn hơn dòng tải thực tế.
• Điện áp định mức (Ue): Phù hợp với điện áp của hệ thống.
• Đặc tính đường cong: Đường cong B, C, D… phù hợp với từng loại tải (tải thuần trở, tải cảm, động cơ…).

So sánh Icu/Ics giữa các loại Aptomat

Các loại Aptomat khác nhau có dải giá trị Icu/Ics khác nhau:

• MCB (Miniature Circuit Breaker): Thường được sử dụng trong hệ thống dân dụng, có Icu phổ biến từ 4.5 kA đến 10 kA.
• MCCB (Moulded Case Circuit Breaker): Dùng cho công nghiệp và các tải lớn hơn. Icu có thể lên đến 100kA hoặc cao hơn. Ics thường ở mức 50-75% Icu.
• ACB (Air Circuit Breaker): Là loại cầu dao không khí, dùng cho các tải tổng, có dòng điện rất lớn. Icu có thể đạt tới 200kA. Ics của ACB thường rất cao, thậm chí bằng 100% Icu, thể hiện khả năng cắt lặp lại vượt trội.
